Назначение высокочастотных ТВЧ установок
Высокочастотные ТВЧ установки являются самыми универсальными по применению.
Вот лишь некоторые возможности их применения:
Закалка и отпуск валов, шестерен, направляющих, труб, плоских поверхностей и внутренних отверстий.
Глубина закаленного слоя от 1,5 до 4 мм.
Сквозной нагрев пластин, заготовок болтов и гаек для горячей штамповки.
Нагрев перед гибкой, ковкой, объемной деформацией и вытяжкой.
Термопосадка и съем деталей валов, подшипников и турбин.
Пайка черных и цветных металлов.
Пайка твердым припоем резцов, долотьев, буров, медных шин, беличьих клеток роторов электродвигателей.
Плавка любых магнитных и немагнитных материалов.
Таких как: кремний, сталь, чугун, медь, латунь, бронза, золото, серебро, свинец, алюминий, магний.
Индукционная сварка прямошовных труб.
Отпуск предварительно напряженной арматуры.
Левитационная плавка металлов.
Сварка металлов и пластмасс.
Основные преимушества
- Использованы IGBT (транзистором) Сименс из Германии;КПД — более 95%!
- Возможность регулировать мощность и время нагрева.Таким образом,полезно улучшать качество нагрева и воспроизводимость нагрева;
- Экономить воды на 40%, экономия электроэнергии на 30% -40%;
- Легко научиться работать, навыки можно получить за 10 минут;
- Вы можно удобно разбирать и собирать индукционную катушку;
- Быстрая скорость нагрева.Значительно уменьшают деформацию окисления заготовки;
- Отсутствие в процессе нагрева дыма или других вредных эмиссии,загряняющих материалы,оборудование и производственную среду;
- С постоянной мощностью и функцией контроля постоянной тока.В полной мере повысить эффективность нагрева и улучшать процесс нагрева;
- Возможность комплектовать специальный дистанционное управление .Таким образом,полезно соединять другие установки;
- Вся система управления имеет цифровую интеграцию.Быстрая защита ,низкая интенсивность отказов.Длительный срок службы;
- Отсутствует высокое напряжение и высокие частоты, что безопасно для персонала;
- Обеспечивают быстрый нагрев заготовок изнутри;
Область применения на ТВЧ установка LSW-300

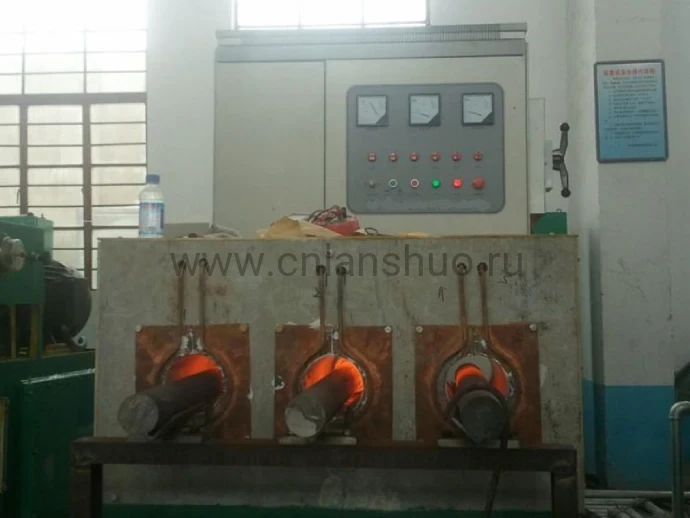

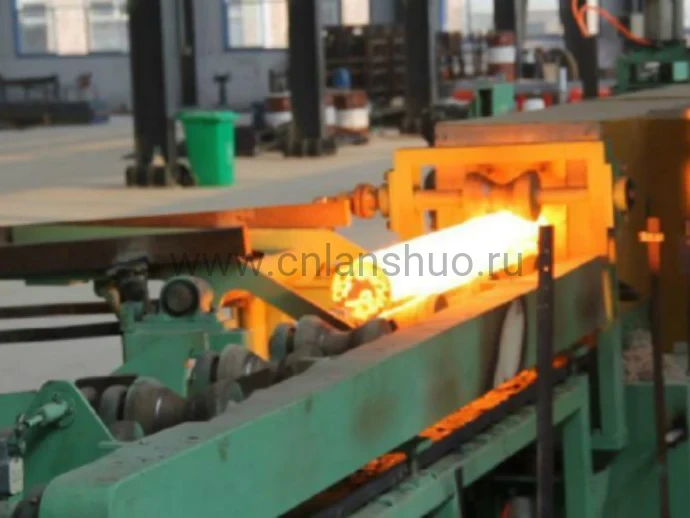

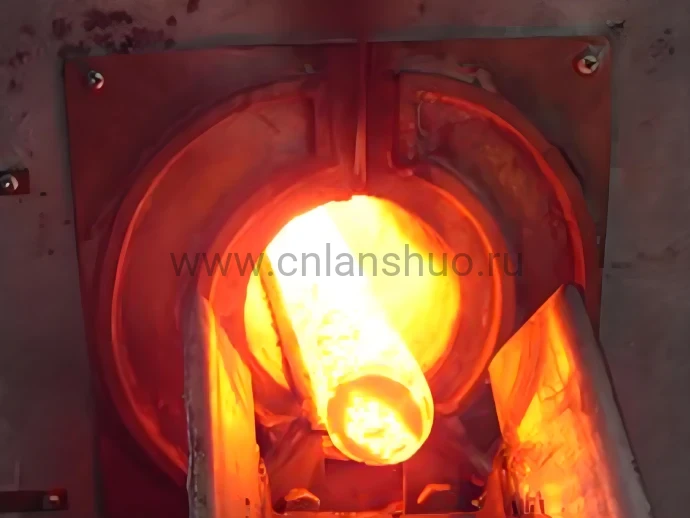

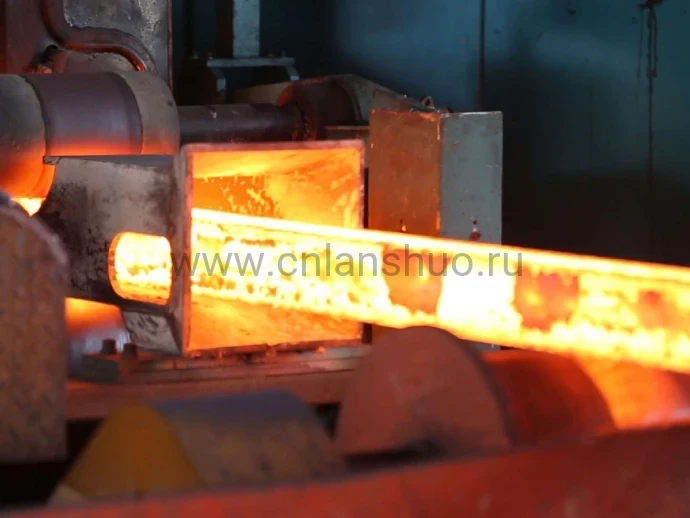

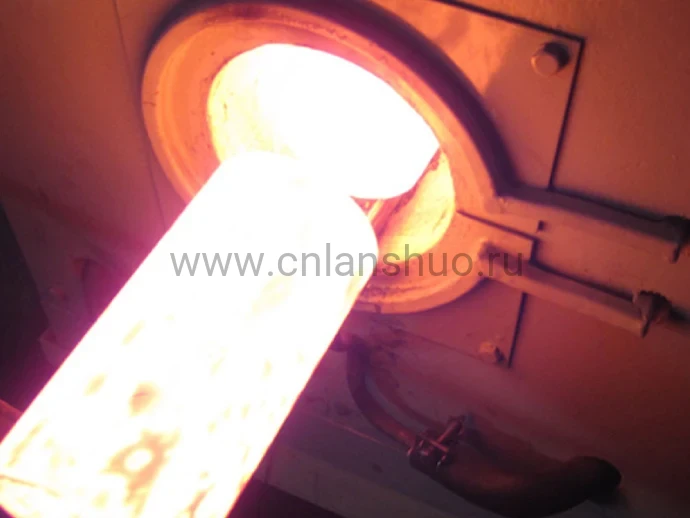

- горячая ковка кругло-прутковых заготовок диаметром до 70мм и горячий прокат небольших высокопрочных болтов.
- закалка дисковых заготовок диаметром до 800мм и валов диаметром до 350мм ;
- закалка разных направляюших станка;
- наплавка клапанов, сварка резцов и других инструментов для механических обработок ;
- Плавка цветных металлов.
Технические параметры
| Модель | LSW-300 | Входная мощность | 300кВт |
| Рабочий источник | Трехфазы 380В/50гц | Расход охлаждающей воды | 70L/min(0,2mpa)(ТВЧ генератор)- 80L/min(0,2mpa)(ТВЧ трансформатор) |
| Контрольный выключатель | 600A | Продолжительность | 100% |
| Входный ток | 480A | Частотная колебаний | 10-20КГЦ или 1-8КГЦ |
| Выходное напряжение | 550В | Заземление | 1,5mm ² (мягкая медная проволока) |
| КПД | 95% | Давление воды | 0,1-0,3Mpa |
| Вес | 370КГ | Габариты (mm) | 1070*640*1870 (ТВЧ генератор) 1020*530*690 (ТВЧ трансформатор) |
